除塵器_推焦車除塵（chén）器_裝煤車除塵器_布袋除塵器_【17C.COM環保】

除塵（chén）器設備中（zhōng）鋼結構約占（zhàn）整個設備重量的70%以上，因而正確合理的選用鋼（gāng）結構的材質（zhì） (鋼種）和規格，對（duì）設（shè）備的投資，工程（chéng）質量與（yǔ）建設進度》都有很（hěn）大的影響。

1.材質

在工業與民用建築業，對鋼結構（gòu）材質（zhì）的要求，在各種規範、規程設計手冊中都（dōu）有（yǒu）比較詳細 具體的規定；結合這些多年來長期科學的實（shí）踐（jiàn）經驗（yàn）基礎上製定的規定，來考慮除塵設備的選材（cái） 是合適的。首先除（chú）塵設備沒有（yǒu）很大的垂直荷重，比一般的工業建築要小（xiǎo）得多，也沒有高層建築 巨大的（de）水平風力和地震力，也不會（huì）產生在使用期間達幾百（bǎi）萬次的疲勞應力和頻率（lǜ）很高的（de）麄動 力》大型除塵設備內無論是正壓式或負壓式大不超過7000?8000Pa (即0. 007?0. 008MPa),連低壓（yā）容（róng）器也夠不上，設備能承受帶塵氣體溫度都（dōu）小於3001C,再大則須增設冷 卻器，或加混合冷風裝S.否則布袋也受不了。鑒於以上（shàng）情況除塵設備中的鋼結構可（kě）采（cǎi）用一般 常用的碳素鋼Q235鋼即可。

Q235鋼又分（fèn）為A、B、C、D四個等級，除塵設（shè）備采用A級或B級即可（kě）；A級和B級的 化學成分和力學（xué）性能基本相同，區別是A級不要求做衝擊試驗，而B級（jí）要用常（cháng）溫衝擊試驗及 V形缺口試驗（yàn），主要是控製其韌性。從冶煉脫氧方法上又可分成三種不同的鋼即沸騰鋼（F)半（bàn）鎮靜鋼（b)及鎮靜鋼（Z)。鎮靜鋼的優點是強度、韌性、冷脆敏感性、可焊性均優於沸騰鋼，可在衝擊荷載及低溫區 域（當地低設計（jì）氣溫在15*C以下）使用（yòng）。沸騰鋼（gāng）脫氧未淨的雜質，但塑性較好，可以用堿性焊條施焊。我國近年來冶煉方法不斷提 高改進，在除塵（chén）結構中使用是可以（yǐ）保證安全（quán）的。

在選擇除塵設備的鋼種要考慮的問題：在多個濾袋室的設備中（zhōng）其室和室，室（shì）和外界的隔板（bǎn） 會受到壓和無壓的兩種狀態，使壁（bì）板及加強構（gòu）件產生反複應力，灰鬥中也會有類似影響。此外 在室外設計溫度較低的地區（我國北方）宜采用B類鋼。

根據經驗，一般（bān）鋼板材厚度不超過20mm,工型鋼、槽鋼、角（jiǎo）鋼（gāng）厚度不超過12mm,在鋼 結構設計規範（GBJ 17)中屬於比較好類，設計（jì）強度不準減。以下是我們建（jiàn）議的除塵器各部位（wèi） 選用的鋼（gāng）種鋼號。

①濾袋室箱體壁板、灰鬥壁板、筘體與（yǔ）灰鬥間的承（chéng）上啟下的承重梁，采用Q235B(b、Z)鋼。

②濾袋中的立椎、梁（liáng）、內撐杆、壁板（bǎn）內外加勁杆或肋，灰鬥內外加（jiā）勁杆，內撐杆以及（jí）支 承濾袋室的下部框架、立柱、柱間支撐、平台梁、梯子、鋪板等均可采（cǎi）用Q235A(F、b、Z)鋼。

③地腳螺栓，一般屬設備附件，與設備（bèi）一起（qǐ）供貨（huò），采用Q235B鋼，其（qí）標準見GB 799。

2.規格

近年來國民經濟持續快速（sù）發展，冶金工業在產品數量及質量上有很大提（tí）高，產品的規格和 品種也增多不少，過去（qù）在除塵設備的鋼結構中常（cháng）用普通的工、槽、角、板來製（zhì）作，現在（zài）可用軋 製（zhì）的H型鋼（gāng）和冷彎型鋼替代，這些產品在市場上可以隨時買到。

軋製H鋼與過去用三塊板焊接而成的所謂焊接H型鋼相比（bǐ），其（qí）優點是省去四（sì）條（tiáo）主（zhǔ）焊縫，焊接殘餘應力（lì）小，無須焊縫質量檢驗，無須（xū）焊後校直變（biàn）形，製作成本可節省30%左右，在（zài）除 塵設備中（zhōng）可廣泛用在下部框（kuàng）架之立柱、橫梁、平台次梁及濾袋室中的立（lì）柱及橫梁等（děng）部位。

冷彎型鋼在我國生產已有數十年的曆史，過去（qù）使用者少，不被人認識，近年來已有發展。 冷（lěng）彎型鋼壁薄，做成封閉方形（xíng）或（huò）矩形，剛性好，抗扭性好，兩（liǎng）頭一封使之單麵腐蝕，單麵（miàn）塗 裝，其開口型鋼可用作濾袋室壁板的加勁、檢修門及門框等。其閉口型鋼可用於濾袋室內支撐 及灰鬥支撐等。國外甚至用大型閉口方鋼來做下部框架之立柱及柱間支掙（zhèng）。冷彎薄（báo）壁型鋼比原 有普通型鋼可節省（shěng）鋼材量15%?25%。

冷彎型鋼如遵照規範設計的構件，通常是以薄板局部失穩（wěn）而達到（dào）破壞極限，故不必使用（yòng）強 度較高的鋼種（zhǒng），仍采用（yòng）Q235A或B鋼為宜，其技術條件見（jiàn）GB 6725。但必（bì）須做冷彎彎心試驗。 製作時須製訂合理的焊接工藝。

3.Q235鋼的主要技術性能

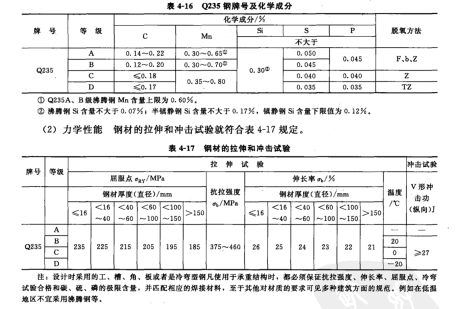

(1)鋼（gāng）的牌號和化學成分（熔煉分析）應符合表4-16規（guī）定。
