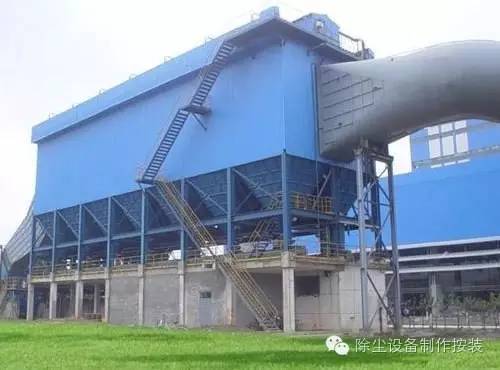

鍋爐脈衝布袋除塵器整體結構及工作原理

鍋爐脈衝布袋除塵器的整體結構：

1、結構框架 - 用於支撐除塵器本體、灰鬥及輸 灰設備等；

2、箱體 - 上箱體、中箱體及灰鬥 ；

3、清灰裝置 - 花板、布袋（濾袋）、骨架（袋籠、籠骨）、噴吹管、電磁脈衝閥；

  花板是用來支撐布袋組件（除塵布袋、骨架）、分隔過濾室（含塵段）及空氣淨化室，並且是除塵器布袋組件的檢修平台；

4、進氣係統 - 包括進風導流總管、導流板、進風口電動調節閥

5、排氣係統 - 由排氣管道等組成的除塵器淨化氣體排放

6、卸灰係統 - 裝在除塵器灰鬥上的手動插板閥、卸料器等輸送設備組成

7、控製係統 - 以PLC可編程控製器為主體的除塵器電控櫃、現場操作櫃、檢修照明電源箱等。

鍋爐脈衝布袋除塵器的工作原理：

 除塵布袋采用壓縮空氣進行噴吹清灰，過濾室內每排布袋口頂裝有一根噴吹管，噴吹管正對著除塵布袋中心設有噴吹口，每根噴吹管上都有一個脈衝閥與氣包相接。清灰時，電磁閥打開脈衝閥，壓縮空氣經噴吹口噴吹向除塵布（濾）袋，與其引射的周圍氣體一起進入除塵布袋內部，是除塵布袋發生抖動並形成由裏向外的反吹作用氣流，使附著在除塵布袋（濾袋）外表麵的粉塵灑落在灰鬥，以達到清灰的目的。
