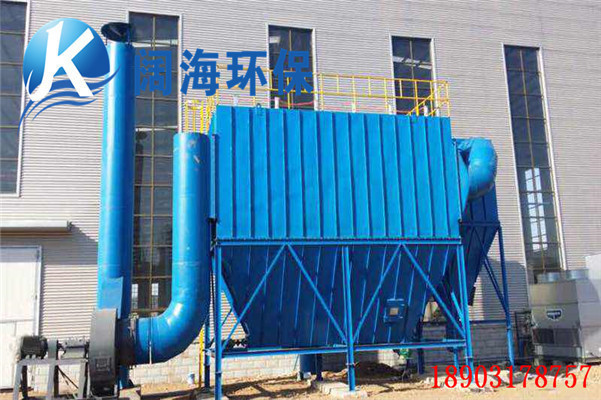

脈衝袋式除塵器的工作原理

脈衝袋式除塵器采用下進風方式，含塵氣體由灰鬥進入除塵器，設置在進風口部位的除塵器導流係統兼有分離含塵氣體中的大顆粒粉塵和對含塵氣體進行導流、勻流的作用。

含塵氣體在通過導流係統時，由於風速的突然下降，含塵氣體中的大顆粒粉塵發生自然沉降並經導流係統分離後直接落入灰鬥、其餘粉塵在導流係統的引導下，隨氣流進入箱體過濾區。

除塵器箱體過濾區內設置有花板，除塵器的濾袋組件利用彈簧漲圈與花板密封聯接，形成潔淨氣體區域（上箱體）與含塵氣體區域（中箱體）的分隔。花板也是除塵器濾袋檢修、更換的工作平台。

含塵氣體在中箱體內在負壓作用下穿透濾袋，粉塵被濾袋阻擋，吸附在濾袋的外表麵，過濾後的潔淨氣體穿透濾袋進入上箱體並通過排風總管排放。

隨著除塵器過濾工作的延續，除塵器濾袋表麵的粉塵將越積越厚，直接導致除塵器阻力的上升，因此，需要對濾袋表麵的粉塵進行定期的清除，即清灰。

低壓脈衝袋式除塵器采用壓縮空氣進行脈衝噴吹清灰。清灰機構由氣包、噴吹管和電磁脈衝控製閥等組成。過濾室內每排濾袋出口頂部裝配有一根噴吹管，噴吹管下側正對濾袋中心設有噴吹口，每根噴吹管上均設有一個脈衝閥並與壓縮空氣分配器相通。整台除塵器的清灰功能的實現通過差壓（定阻）、定時或手動控製執行。

隨著過濾工況的進行，當濾袋表麵積塵達到一定量時，會使除塵器阻力上升到一個值，這時，除塵器PLC在接獲差壓計信號後啟動清灰程序，按設定程序關閉除塵器清灰倉室、依次打開電磁脈衝閥噴吹，壓縮氣體以極短促的時間順序通過各個脈衝閥經噴吹管上的噴咀誘導數倍於噴射氣量的空氣進入濾袋，形成空氣波，使濾袋由袋口至底部產生急劇的膨脹和衝擊振動，引發濾袋全麵抖動並形成由裏向外的反吹氣流作用，造成很強的逆向清洗作用，抖落濾袋上的粉塵，達到清灰的目的。

除塵器的清灰功能也可通過設置在控製係統中的定時裝置實現。定時控製和定阻控製可以並存，並以先期滿足條件的控製方式啟動清灰程序。在檢修狀態下，清灰功能也能通過手動控製的方式實現。

噴吹係統的設計保證了每排濾袋隻需要經過一次噴吹清掃就能達到徹底的清灰作用，整台除塵器所有電磁脈衝閥依次完成噴吹後除塵器清灰係統即進入下一個清灰循環。

落入灰鬥中的粉塵利用輸灰設施集中送出。除塵器灰鬥設置加熱裝置，防止積灰板結；配置壓縮空氣炮清堵裝置破拱，保證除塵器灰鬥卸灰的順利進行。在除塵器的灰鬥上安裝了料位計用於料位檢測。

除塵器倉室進風口配置調節閥，閥本體的泄漏率＜1%；出風口設置離線閥、閥本體的泄漏率為零。它們的關閉保證除塵器單個倉室的完全離線，實現離線清灰功能並在除塵器正常工作狀態時對單個倉室的檢修維護。

電磁脈衝閥及粗管分配器及支管分配器安裝在淨氣室外並設置專門的防雨防凍設施。除塵器除濾袋檢修、更換需要在淨氣室內完成外其他除塵器的檢修維護工作均在除塵器高溫區外執行。

除塵器的控製（包括清灰控製等）采用PLC可編程控製器進行自動控製。

所有的檢修維護工作在除塵器淨氣室及機外執行，無須進入除塵器內部
