5.9.1百葉片結構

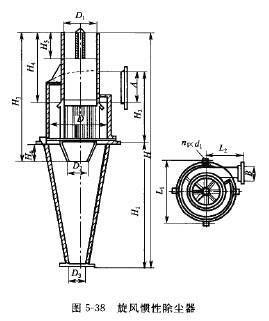

旋風慣性除塵器的結構特點是在一般旋風除塵器排氣管下裝設一百葉片的芯管，如圖 5-38所示。

百葉片結構起慣性除塵作用，細小粉塵 在靠近芯管附近時，因慣性作月丨碰撞在百葉 片上，並被反彈至筒體內學周圍，隨同粗粒 粉塵下降到灰鬥，從而提髙了捕集細小粉塵 的能力。同時，通過百葉片間隙排出一部分 淨化氣體，減弱錐體底部的二次上升氣流帶 走的粉塵，使除塵效率得到提高。

百葉片的下端有錐形縮口短宵，以減少 下降氣流與上升氣流之間的互相幹擾，為減 少出口阻力，在芯管頂部裝設葉形減阻片4

5.9.2 XLD型旋風慣性除塵器

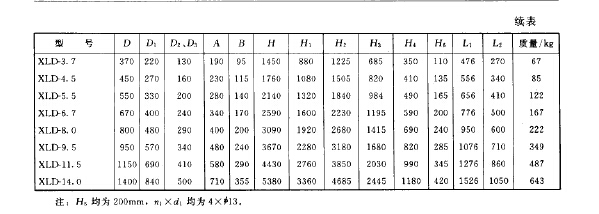

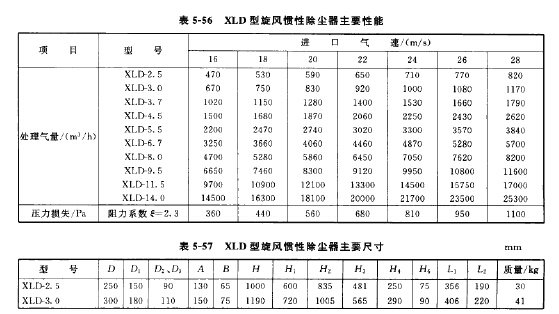

XLD型旋風慣性除塵器係列規格有筒體 直徑為處沙?1400mm共10種，其主要性能 見表5-56,主要尺寸見表5-57&

XLD型旋風慣性除塵器適用於捕集非纖
維性狀幹性粉塵。除塵效率為?89.5%，壓力損失為360?llOOPa。
