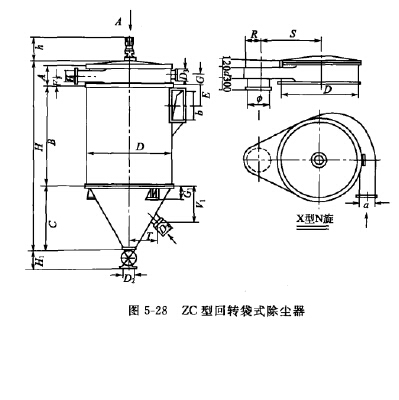

旋風除塵器結構簡單、占地麵積小、投資低、操作維護方便、壓 力損失適中、動力消耗不大，可用 各種材料製造，能用於高溫、高壓 及有腐蝕性氣體，並可直接回收幹 顆粒物等優點。旋風除塵器一般用 來捕集5?15Mm以上的顆粒物，除 塵效率可達80%，其主要缺點是對 捕集<5Mm顆粒的效率不高。把旋 風除塵器與袋式除塵器組合成一體，在反吹風袋式除塵器早有應用，如ZC型回轉袋式除塵器，見圖5-28。把旋風除塵器與脈衝除 塵器組合則是組合的另一形式。

1.除塵器構造

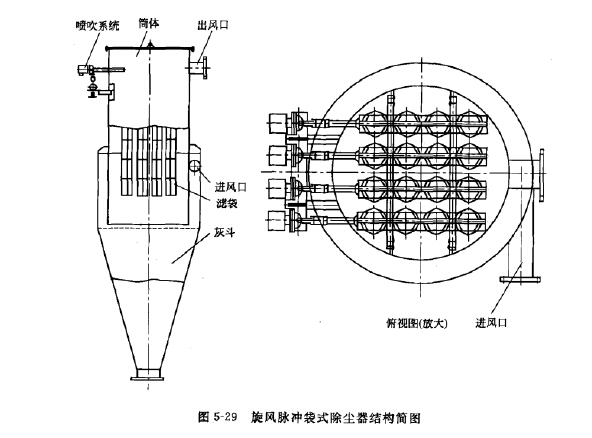

旋風脈衝袋式除塵器是在普通圓筒形脈衝袋式除塵器簡體的下段或上段設置了一定長度的 外筒體，使內、外筒體段構成一個相對獨立，密封的腔體，並在外筒體上設S切向進風口。旋 風脈衝袋式除塵器結構如圖5-29所示。

2.工作原理

進人除塵器的含塵氣體在內外筒體間產生旋轉，氣流由直線運動變為圓周運動，沿錐 體向下運動，形成外旋氣流。含塵氣體在旋轉過程中產生離心力，將氣體中的粉塵塵粒甩 向氣壁；塵粒一旦與氣壁接觸，便失去慣性力而在向下的重力作用下沿壁麵下落，進人排 灰口。外旋氣流在錐體部分又形成向上的內旋氣流，呈螺旋形向上運動，由出風口排出， 其作用相當於普通旋風除塵器。內筒體底部為袋式除塵器進風口，旋轉的進口氣流，有利 於均勻進氣；內筒體的阻擋作用，避免了髙速氣流直接對濾袋的衝擊破壞，延長濾袋使用 壽命。旋風脈衝袋式除塵器的清灰過程屬在線清灰，從濾袋清除下來的粉塵與旋風分離的 粉塵一起落人灰鬥。

3. LXUE型旋風袋式除塵器

LXUE型旋風袋式除塵器人口在除塵器上段，其好處是可以使濾袋淸除的粉塵直接落人 灰鬥，避免與旋風上升氣流混合。所以適合用於食品、飼料和木材加工等淨化拉合。

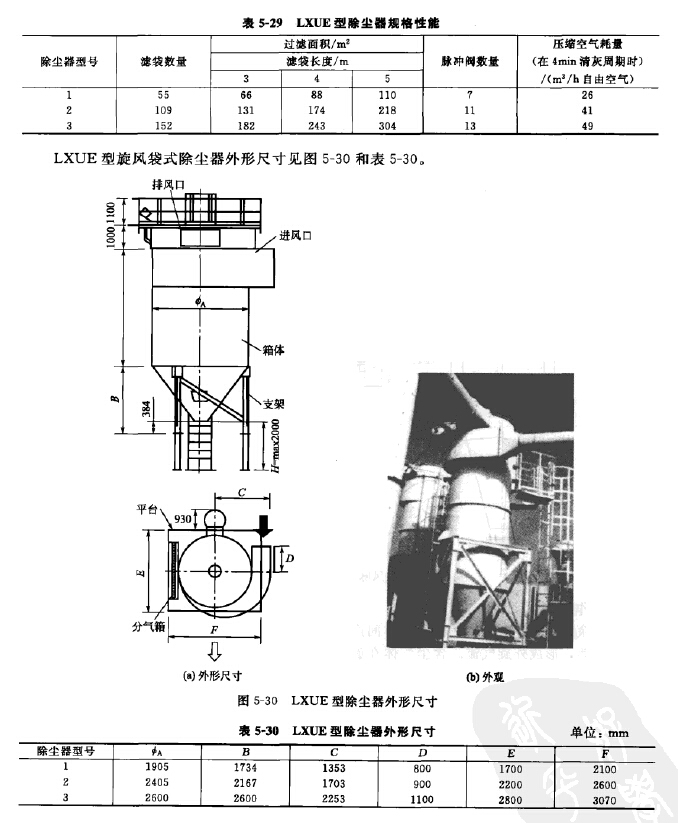

該除塵器規格性能如下：①濾袋長度3m、4m, 5m三種規格；②過濾麵積66?304m2, ③處理風韻：5000~50000m3/h,④髙運行溫度1301;⑤大負壓5kPa;⑥其他參數見表 5-29。
