“短流程”煉鋼工藝發展迅猛，一批大型電爐相繼建成投產。電爐冶煉伴生大量的煙塵， 其煙塵量與電爐鋼產量成正比。電爐設備大型化對除塵技術提出了較髙的要求，煉鋼電爐煙塵 治理技術，在我國取得了長足進步，但仍有電爐除塵係統運行不楊、效果欠佳，其主要原因是 袋式除塵器不能適應電爐煙塵溫度高、粒徑細黏的特性，除塵器阻力偏高、濾袋壽命短。

1.粉塵來源和特點

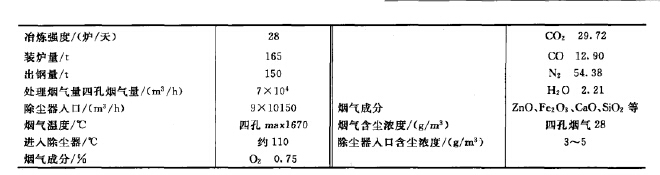

150t電爐工藝條件：

2.除塵器基本參數

3.設備主要特點

該除塵器由12個室組成，每室設一個離線閥，共12個離線閥。每室設22個3寸脈衝閥， 共264個脈衝閥，雙排布置，中間進風、出風。其主要特點如下。

(1)結構安全穩定由於袋式除塵器采用負壓運行，因此設備結構安全穩定非常重要，有 些除塵器由於設計不合理及盲目減輕設備重量，致使設備運行時箱體明顯變形，由於風機負壓 較高、除塵係統阻力大而除塵設備壁板及加強筋耐壓強度不夠，設備被吸癟，壓壞了濾袋及籠 骨，造成設備停產的嚴重事故。

離線式脈衝袋式除塵器結構按照8000Pa負壓進行設計，由於除塵器風機負壓為 -6000Pa,在除塵風機中負壓域值屬於較髙的，在材料上不論從壁板厚度（
(2)工藝合理

①濾袋選擇合理。濾袋材質采用滌綸針刺氈聚四氛乙烯薄膜複合濾料，濾袋規格 «60mmX6500mm,與濾袋規格料30mmX6500mm相比，具有整體布置合理，長徑比合理、 淸灰效果好、流通斷麵風速低等優點。

②氣流分布均勻。設計袋式除塵器氣流分布非常重要，尤其是處理磨琢性煙塵，其重要 性就更大。首鋼就發生過由於袋式除塵器氣流分布不均勻導致濾袋嚴重磨破現象，直接造成風 機葉片被嚴重磨損，不但影響了係統的運行，並且造成了經濟損失。為了防止粉塵對濾袋的衝 刷和降低除塵器的阻力，設計上采用了較好的氣流分布裝置，進氣灰鬥布置氣流分布板。灰鬥 進風管與灰鬥大小匹配合理，調整好氣流、風速；通過試驗確定進口氣流分布板的布置角度和 開孔串；選擇較佳的灰鬥進風角度。由於采用上述措施，防止了氣流對濾袋的衝刷，延長了濾 袋的使用壽命。

煉鋼廠150t電爐煙塵袋式除塵器運行3年尚沒更換濾袋，淸灰效果很好，運行阻力在 1200Pa左右，對處理電爐煙塵是非常理想的。

(3)重視配套件的選擇與除塵器配套的閥門等標準件的品質好壞，極大地影響除塵器的 運行效果。因此，我國對除塵器進氣口閥、離線閥、卸灰閥等分別進行了研究，成功開發了運 行可靠、漏風率低的專利產品。

袋式除塵器的進氣閥為與除塵器配套的專利產品。閥板采用了耐磨鋼板，此閥門具有降低 設備阻力及調節性能好等特點，與其他廠家圓管道加裝蝶閥形式相比雖然重量有所增加，並需 要加工退火處理，但是從實踐證明此種閥門對降低除塵器的阻力及平衡風量具有明顯效果，經 現場測定各室的風量偏差在5%以內•

袋式除塵器的雙層卸灰閥技術也是經過多年的研究，對閥板、密封結構等進行了多項改 進，使得閥門不僅密封效果好，而且卸灰順楊。由於電爐粉塵黏性大、溫度高、易結餺的特殊 性質，故在卸灰係統中容易出問題。以往的除塵器較多采用星形卸灰閥加裝振打器或空氣炮 裝置，通過大量工程實踐使用星形卸灰閥，容易堵塞閥板間隙，造成卸灰係統癱瘓。使用空氣 炮容易造成壓縮空氣中的水分進人粉塵裏，增加粉塵濕度，不利於卸灰。我們采用雙層卸灰閥 加振打器的卸灰方案，在電爐除塵工程上取得了理想的效果，在除塵技術上獲得了成功。

除塵器的排氣口提升閥采用戶外型氣缸驅動，要求閥門在反吹淸灰狀態下，有良好的密封 效果（其泄漏率小於1%)，並帶有兩位行程開關。

在150t電爐煙塵袋式除塵器的壓縮空氣係統中，設置了貯氣罐及相應的減壓裝置、氣體 十燥裝置、氣源處理三聯件等用氣安全配件。

(4)新型的噴吹技術眾所周知，脈衝袋式除塵器的淸灰是利用脈衝氣體，經過噴吹管把 淸洗氣流吹向濾袋內部，使濾袋產生脈衝膨脹，在逆氣流的作用下，濾袋上的粉塵被剝落掉人 灰鬥，因此，如何在脈衝壓力一定的情況下，使得濾袋表麵逆向氣流加速度大並且沿著濾袋髙 度方向均勻分布對濾袋淸灰有利。為此在大型試驗台上，做了大量的試驗，取得了成果，申報 了專利。這項專利技術用於電爐煙塵收到了明顯的效果。

為使設備更加可靠，對電爐粉塵的性質做過實驗，由於各種電爐係統中工藝參數不盡相 同，故脈衝袋式除塵器的淸灰周期、噴吹時間，噴吹壓力，應該在一定範圍內根據現場條件進 行調整。

(5)製作加工要求為保證除塵器安裝質量，該設備箱體分上、中、下三部分，兩個室為一 個單元，灰鬥分上、中、下三部分，箱體與灰鬥三部分之間均設有定位蠔栓，便於現場安裝。在 製造箱體、灰鬥的過程中，大量的焊接製作均應在工廠內進行，加工質量和安裝精度能夠得到保 證。在現場隻需完成緊固定位鰾栓並焊接箱體間焊縫的工序，這樣既可以保證焊接質量以減小設 備漏風率，又可以減少現場安裝工作量，以利於確保設備安裝工期，實踐證明效果非常好。

4.應用效果

(1)實踐證明：電爐除塵器的設計、製作、安裝、運行管理都達到了較高水平，尤其是除 塵器設計技術正確，攀握了袋式除塵器的內在規律。煙塵排放濃度小於10mg/m3，社會效益 好，其技術水平達到了世界領先水平。

(2)采用離線脈衝清灰技術，淸灰時袋室處於停止過濾狀態，大大提髙了清灰效果，雖然 電爐煙塵細而黏，實際除塵器運行阻力才1200Pa，證明新研製的高強度淸灰技術應用成功。

(3)由於采用了綜合進氣氣流分布措施，減弱了進口粉塵對濾袋的直接4刷，濾袋壽命大 大提髙。

5.注意事項

袋式除塵器是一係統工程，優良的設計、主要配套件的選擇、設備製作、安裝、運行維護 等所有技術和管理環節都要按照設計標準嚴格執行，才能收到預期的好的效果。

由於電爐煙塵細而黏，輸灰係統每月需要檢修一次。
