長袋離線脈衝除塵器技術是一種處理風ft大、淸灰效果好、除塵效率髙、運行可靠、維護 方便、占地麵積小的大型除塵設備。應用於冶金行業、建材行業、化工行業、鍋爐煙氣除塵等 行業的粉塵治理和物料回收。

1.工作原理

除塵器主要由上箱體、中箱體、灰鬥、進風均（jun1）流管、支架、濾袋及噴吹裝置、卸灰裝置等 組成。含塵空氣從除塵器的進風均流管進人各分室灰鬥，並在灰鬥導流裝置的導流下，大顆粒 的粉塵被分離，直接落人灰鬥，而較細粉塵均勻地進人中部箱體而吸附在濾袋的外表麵上，幹 淨氣體通過濾袋進人上箱體，並經各離線閥和排風管排人大氣。隨著過濾工況的進行，濾袋上 的粉塵越積越多，當設備阻力達到限定的阻力值（一般設定為1500Pa)時，由淸灰控製裝置 按差壓設定值或清灰時間設定值自動關閉一室離線閥後，按設定程序打開電控脈衝閥，進行停 風噴吹，利用壓縮空氣瞬間噴吹使濾袋內壓力驟增，將濾袋上的粉塵進行抖落（即使黏細粉塵 亦能徹底地清灰）至灰鬥中，由排灰機構排出。

2.除塵器主要結構特點

(1)具有先進的薄板型提升閥，離線三狀態淸灰機構，技術先進、工作可靠、清灰徹底。

(2)設計合理的進風均（jun1）流管和灰鬥的導流技術解決了一般布袋除塵器常產生的各分室氣流 不均勻的現象。

(3)設計了特殊大儲莆的脈衝閥貯氣包既可滿足用戶提供的高壓（G型）氣源時使用，亦 可滿足低壓（D型）氣源時使用。

(4)濾袋上端采用彈簧漲圈型式，不但密封性能好，而且在維修更換布袋時快捷簡單，實 現機外換袋。

(5)在袋籠的結構設計上可按不同工況有多種結構型式（八角形、圓形等）的選擇，對袋 籠的製造有嚴格的要求，其各項指標較行業標準提高50%左右。袋籠標準長度為Sm,如用戶 場地有限，還可根據需要增長1?2m,從而在處理相同風量時，該設備較其他反吹風除塵器和常規脈衝除塵器占地麵積小，可節省30%?50%，設備重量亦可減少40%左右。

(6)電磁脈衝閥采用進口件，其易損件膜片的使用壽命大於100萬次。

(7)除塵器控製可采用先進的程控器，具有差壓、定時、手動三種控製方式，對除塵器離 線閥、脈衝閥、卸灰閥等實現全麵係統控製，如有要求並可對本體上的傳感元器件如溫度、料 位等進行輔助報替控製。

3.規格性能

LCMd/g型係列長袋離線脈衝除塵器性能參數表（見表5-38)

4.規格型號

(1)型號規格標記示例說明

LCMd/g-11000

L：布袋除塵器標準命名字母；C:長袋；M:脈衝；D:低壓型；G:高壓型》

11000：過濾麵積為11000m2。

請在訂貨時注明全稱，當選用高壓長袋脈衝除塵器時，請注明LCMG*XXXX，當選用 低壓長袋脈衝除塵器時，請注明LCMEKXXXX。

(2)濾袋材質:

①一般工況下，溫度

②如用易燃易爆場合時，請注明采用防靜電滌綸針刺氈濾料。

③當用在溫度130?250C時請注明采用諾美克斯針刺氈或Ryton等耐髙溫濾料，具體根 據工況條件選定。上述請在訂貨時注明或向本公司谘詢，若無要求則供貨時按第①條執行。

(3)壓縮空氣消耗量計算

L=1' 5 lOOO^X T m"mln (5'7)

式中，n為一分鍾所噴吹的脈衝閥數目；9為一個脈衝閥噴吹一次的耗氣量，約150? 250L; 了為清灰周期（分），根據人口塵濃度及粉塵性質確定。

(4)控製方式有多種

①清灰控製器。由清灰控製器對離線及電磁脈衝閥按設定程序實現定時啟動。

②控製櫃。配套可編程控器對除塵器離線閥、電磁脈衝閥、卸灰機構及有關除塵器本體、 傳感器件實行全壓差或定時、手動三種不同方式的淸灰控製，並對壓力、溫度等參數進行 監控。

5.安裝及調試

(1)為便於運輸，設備進行解體交貨，其結構隻刷防鏽漆、麵漆由用戶負責委托安裝單位 塗刷。對運輸過程造成的損壞應及時修複，同時對設備做好保管工作。

(2)對傳動機構、裝置進行專門檢查，開始試運轉前對轉動或滑動部分，要塗以潤滑脂， 減速機箱內要注人潤滑油，使機件正常動作。

(3)安裝設備前應對基礎進行校對，合格後才能進人安裝工作。安裝工作應嚴格按圖紙要 求進行，一般由下而上，先把下部的部件包括支架、灰鬥等安裝妥當，支架、灰鬥固定後再吊 裝中箱體及上箱體，然後再安裝氣包及配管以及電氣信號係統。袋籠及濾袋必須在除塵器安裝 質童全機檢查合格後，才能安裝，而且應在供方現場指導人員的指導下進行安裝，確保安裝 質量。

(4)安裝壓縮空氣管路時，管道內除去汙物要防止堵塞，安裝後要先清洗管路再進行試 壓，將減壓閥調至規定壓力。

(5)按清灰控製係統或控製櫃的接線要求安裝電源及控製線路，然後進行整機試車。

6.維護和檢修

(1)除塵器要專設人操作和檢修。全麵掌握除塵器的性能和構造，發現問題及時處理，確 保除塵係統正常運轉。

(2)運轉部位定期注油。

(3)發現排出口含塵濃度增大，表明已有濾袋破漏，檢修時，應先停風機或關閉單室的 進、出風閥門，然後打開上蓋，如袋口有積灰，則說明該濾袋已破損，須更換或補修。

(4)除塵器阻力一般在1500P3，淸灰周期可根據阻力情況用控製器的調節旋鈕進行調整。

(5)壓縮空氣係統的過濾器要定時排汙，氣包的低點的排水閥要定期放水。

7.除塵器外形尺寸

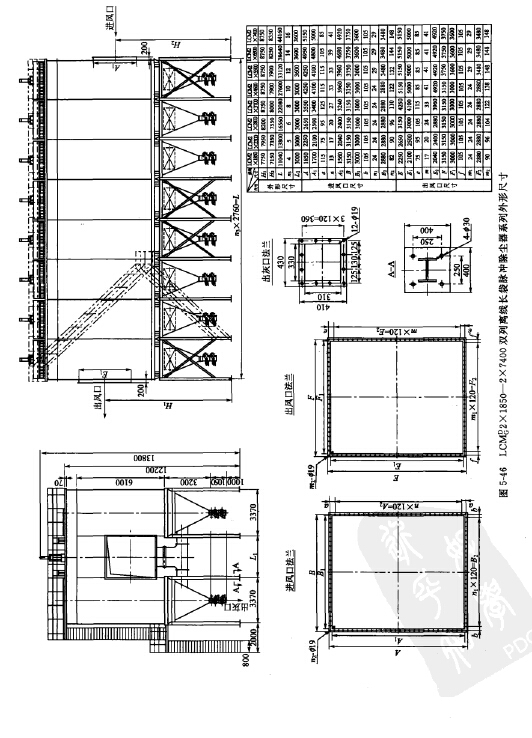

外形尺寸見圖5-45 (單排布置）和圖5-46 (雙排布置）。
