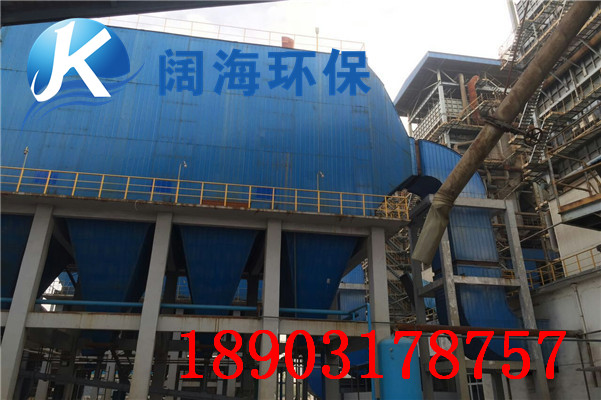

夏津熱電電袋複合除塵器大修內容

電-袋除塵器為“一電兩袋”結構，電場區已投入運行10-12年不等，布袋區已運行近3年。布袋區為外濾式、在線清灰、離線清灰功能兼備。除塵器入口煙道上有噴粉預塗係統、溫度、濕度、氧量檢測報警控製、進出口設差壓檢測係統、布袋檢漏係統。

總體要求：按照設備技術資料（並與現場設備結構、尺寸等進行核對）、電袋複合除塵器GB/T27869-2011、《火力發電廠鍋爐機組檢修導則- 第6部分：除塵器檢修 DL/T748.6-2012》等的標準要求，對電-袋除塵器進行全麵的清理、檢查、檢測、設計、生產、設備供貨、拆除、安裝、檢修，維修改造完成後，確保漏風率≤3%。對一電場進行全麵的大修改造，保留電-袋除塵器主框架結構及殼體、進出口喇叭等，更換陰、陽極係統組件、振打裝置、進風導流布風板等。對除塵器灰鬥、外殼體等壁薄處進行貼板加固、挖補或更換處理。對布袋區進行全麵檢查、檢修，更換損壞的布袋、龍骨、脈衝閥（或膜片）、氣道密封件等易損件。對除塵器所有熱工、電氣、自控係統及相關儀表進行全麵檢查、檢測、維修及必要時更換。

3.1 一電場部分大修內容

3.1.1. 按照設備圖紙等技術資料（結合現場實際）、《火力發電廠鍋爐機組檢修導則- 第6部分：除塵器檢修 DL/T748.6-2012》第5章電除塵器檢修部分的要求，進行全麵的準備、清理、檢查、檢測、維修、拆除、更換、安裝、試驗、試運行等

3.1.2對1#、2#、3#除塵器原配套的高壓電源係統（包括高壓矽整流變壓器、高壓隔離開關櫃、穿牆套管、阻尼電阻、高壓控製櫃等）、低壓電氣係統、控製係統進行全麵的檢查、檢測、維修並更換損壞件。更換1#、2#除塵器高壓隔離開關櫃頂蓋及轉換手柄箱。更換高壓整流變壓器就地溫度表或鉑熱電阻。對除塵器的絕緣子室（保溫箱）外殼進行密封、加固修複並除鏽刷漆，將保溫箱、人孔門緊固螺絲更換為不鏽鋼材質。對本體上的鋼製電纜橋架、高壓隔離開關櫃、變壓器、就地檢修箱、控製箱進行除鏽刷漆。

3.1.3更換保溫箱所有電加熱器、鉑熱電阻、溫控儀，實現保溫箱溫度自動控製。對原陰極瓷套筒進行更換。

3.1.4對除塵器大梁、立梁等框架腐蝕、變形、開焊等損壞部位進行修複加固、檢修校正（如無法修複校正，根據現場實際情況，雙方協商確定）。

3.1.5對殼體壁板、灰鬥和進、出喇叭壁板等進行全麵清理、檢查、測厚，壁厚小於設計值的70%的部位，用5mm鋼板進行貼板等處理。對外殼進行漏風檢查及焊補維修，確保大修後漏風率及煙塵排放達標。對除塵器內、外平台、爬梯、欄杆進行清理、檢查、檢修、加固，必要時更換。對進出口煙道進行全麵清理檢查及修複、加固，對3#除塵器平台、爬梯、欄杆進行除鏽刷漆。

3.1.6更換進口氣流分布板及導流葉片。

3.1.7陰、陽極係統全部更換（含框架、吊掛、吊梁等），更換的陽極排的形式：選用480C型板（材質為spcc）；更換的陰極形式：采用RS新型芒刺線（材質304）。

3.1.8更換陰、陽極振打電機、減速機及陰極振打傳動瓷軸絕緣件（含萬向節等），更換陰極傳動保溫箱內的電加熱器、測溫鉑熱電阻、溫控儀，修複陰極傳動保溫箱密封係統（包括人孔門、傳動軸與除塵器外殼交叉處等），傳動零部件進行全麵解體檢查、保養必要時更換。按甲方要求，通過設置PLC控製程序對1#、2#除塵器陰、陽極振打程序、時間進行調整。陰、陽極振打軸、錘係統設備全部更換，振打形式保持原有形式。

3.1.9、對除塵器殼體和灰鬥上的人孔門、檢查門進行加固修複。

3.1.10.進出口煙道內部支架的檢查，必要時更換。

3.1.11.設備維修包含施工部位保溫材料、彩鋼瓦等的拆除和恢複。

3.1.12.在1#、2#除塵器上各增加戶外型檢修箱1麵，外殼用304不鏽鋼，檢修箱門用旋擰把手。內設DZ47-63-3P-63A總開關1隻，DZ47-63-3P-40A開關1隻，DZ47-63-2P-20A開關1隻，16A 9孔插排1隻。選用正泰電器。

3.1.13恢複除塵器本體照明係統，線路等利舊，3台供需更換LED燈18隻。

3.1.14其他需要檢修的內容

3.2 布袋區部分檢修內容:

3.2.1 按照設備技術資料（結合現場實際）、《火力發電廠鍋爐機組檢修導則- 第6部分：除塵器檢修 DL/T748.6-2012》第7章袋式除塵器檢修部分的要求，進行全麵的準備、清理、檢查、檢測、維修、安裝、試驗、試運行等

3.2.2 對殼體壁板、灰鬥、花板等進行全麵清理、檢查、測厚，壁厚小於設計值的70%的部位，用5mm鋼板進行挖補或貼板處理（包括檢查施工時靠近外殼的邊部區域的布袋、袋籠的拆卸恢複）。檢查花板的平麵度及花板孔精度、腐蝕等情況，與袋籠、濾袋的配合、緊固、密封等情況，並對缺陷進行維修處理。對除塵器內外平台、爬梯、欄杆進行清理、檢查、檢修、加固，必要時更換。對殼體內部各室之間及對外部空間進行漏風檢查及焊補維修，確保大修後漏風率及煙塵排放達標。

3.2.3 對濾袋、袋籠進行全麵的鑒定檢查，對存在破袋、板結堵塞、老化嚴重等失效濾袋予以更換。檢查袋籠腐蝕、開焊、變形等情況、必要時予以更換。校正袋籠位置，檢查與花板的配合、密封情況。

3.2.4 對壓縮空氣係統設備、管路、儀表等（各分儲氣罐之後部分）進行全麵檢查、保養並更換損壞件。

3.2.5對煙氣旁路閥、提升閥（特別是閥板、閥座、密封麵密封方式）、氣缸及氣動元器件、管路控製等部分進行檢查、試驗、維護、維修，更換損壞件。

3.2.6對脈衝噴吹係統包括脈衝閥及膜片、噴吹管、噴嘴等進行檢查、試驗、位置校正、緊固、維護、維修並更換損壞件。

3.2.7對布袋檢漏裝置、壓力（差壓）、溫度、煙塵、氧量等熱工儀表及配套線路進行全麵檢查、校驗、調試，更換損壞件。對電器、控製係統進行全麵檢查、校驗、調試，更換損壞件。

3.2.8所有拆除由乙方負責並運送至甲方現場指定地點。

3.2.9其他需要檢修的內容
