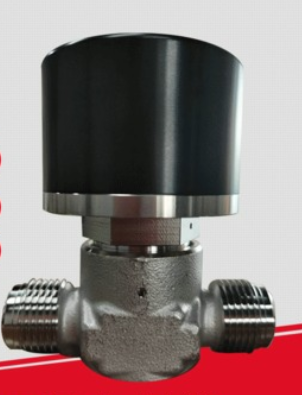

現在閥門廠家所生產的氣動隔膜閥其實就是一種特殊形式的截斷閥,出現於20世紀20年代。它的啟閉件是一塊用軟質材料製成的隔膜,把閥體內腔與閥蓋內腔及驅動部件隔開,故稱氣動隔膜閥。
氣動隔膜閥最突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開,使位於隔膜上方的閥杆、閥瓣等零件不受介質腐蝕,省去了填料密封結構,且不會產生介質外漏。下麵介紹一下具體的氣動隔膜閥的結構特點:
1、采用橡膠或塑料等軟質密封製作的隔膜,密封性較好。由於隔膜為易損件,應視介質特性而定期更換。
2、受隔膜材料限製,隔膜閥適用於低壓和溫度相對不高的場合。
3、隔膜閥按結構形式可分為:屋式、直流式、截止式、直通式、閘板式和直角式六種;連接形式通常為法蘭連接;按驅動方式可分為手動、電動和氣動三種,其中氣動驅動又分為常開式、常閉式和往複式三種。
4、一般不宜用於溫度高於60度及輸送有機溶劑和強氧化介質的管路中,也不宜在較高壓力的管路中使用。
