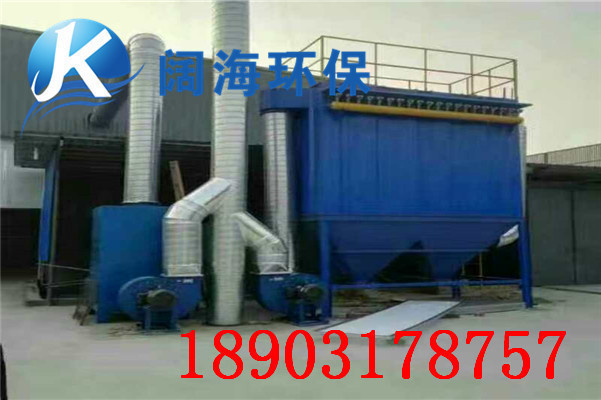

焦化廠除塵器工藝流程文字敘述及流程圖

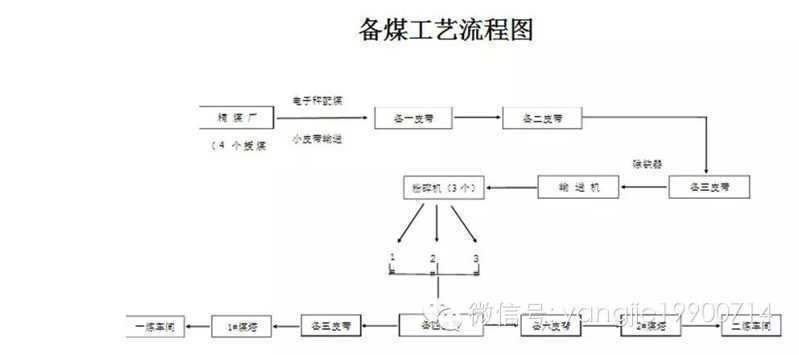

備煤

煉焦所用精煤，一方麵由外部購入，另一方麵由原煤經洗煤後所得，洗精煤由皮帶機送入精煤場。精煤經受煤坑下的電子自動配料稱將四種煤按相應的比例送到帶式輸送機上除鐵後，進入可逆反擊錘式粉碎機粉碎後（小於3mm占90%以上），經帶式輸送機送至焦爐煤塔內供煉焦用。

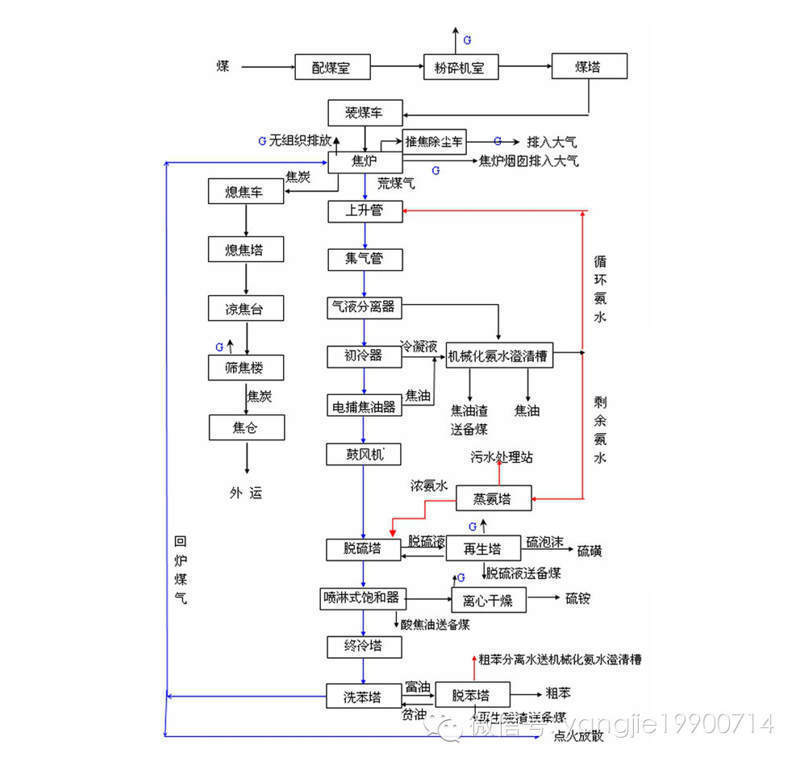

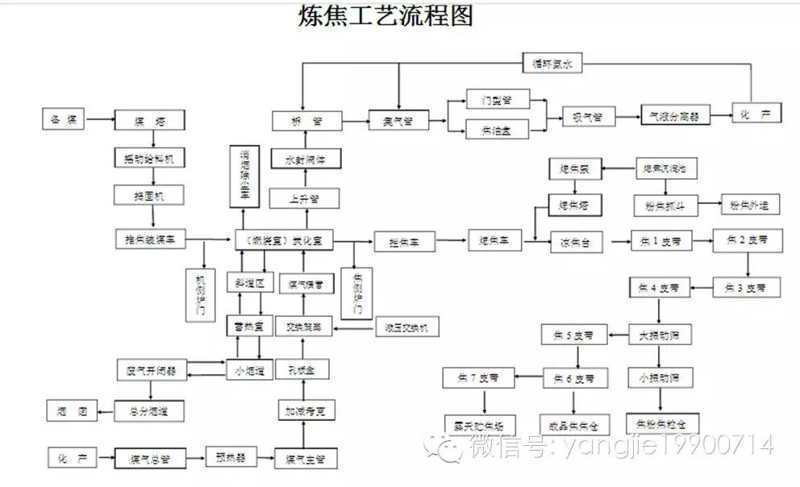

煉焦

裝煤推焦車在煤塔下取煤，搗固成煤餅後，按作業計劃從機側推入炭化室內。煤餅在炭化室內經過一個結焦周期的高溫幹餾，煉成焦炭並產生荒煤氣。

炭化室內的煤餅結焦成熟後，由裝煤推焦機推出並通過攔焦機的導焦柵送入熄焦車內。熄焦車由電機牽引至熄焦塔熄焦。熄焦後的焦炭卸至涼焦台，冷卻後送往篩焦樓進行篩分和外運。

煤在幹餾過程中產生的荒煤氣匯集到炭化室的頂部空間，經上升管、橋管進入集氣管。700℃的荒煤氣在橋管內經過氨水噴灑後溫度降至85℃左右，煤氣和冷凝下來的焦油氨水一起經吸煤氣管道送入煤氣回收車間進行煤氣淨化及焦油回收。

焦爐加熱燃用的淨化煤氣經預熱器預熱至45℃左右進入地下室，通過下噴管把煤氣送入燃燒室立火道，燃燒後的廢氣經煙道、煙囪排入大氣。

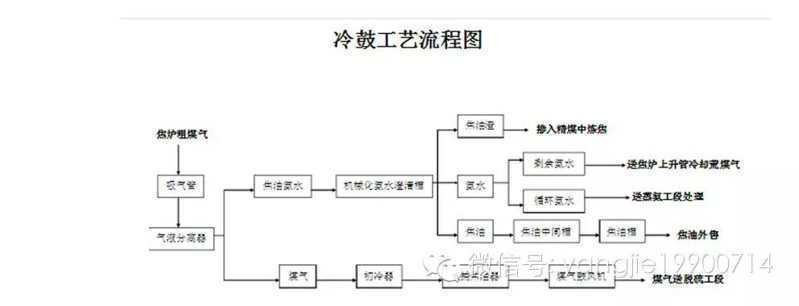

冷鼓

由焦爐送來的80-83℃的荒煤氣，沿吸煤氣管道入氣液分離器。經氣液分離後，煤氣進入初冷器進行兩段間接冷卻；上段用32℃循環水冷卻煤氣，下段用16-18℃低溫水冷卻煤氣，使煤氣冷卻至22℃，然後經捕霧器入電捕焦油器除去懸浮的焦油霧後進入鼓風機，煤氣由鼓風機加壓送至脫硫工段。

在初冷器下段用含有一定量焦油、氨水的混合液進行噴灑，以防止初冷器冷卻水管外壁積萘，提高煤氣冷卻效果。

由氣液分離器分離出的焦油氨水混合液自流入機械化氨水澄清槽，進行氨水、焦油和焦油渣的分離。分離後的氨水自流入循環氨水中間槽，用泵送到焦爐集氣管噴灑冷卻荒煤氣，多餘的氨水（即剩餘氨水）送入剩餘氨水槽，焦油自流入焦油中間槽，然後用泵將焦油送至焦油貯槽，靜置脫水後外售，分離出的焦油渣定期用車送至煤場摻入精煤中煉焦。

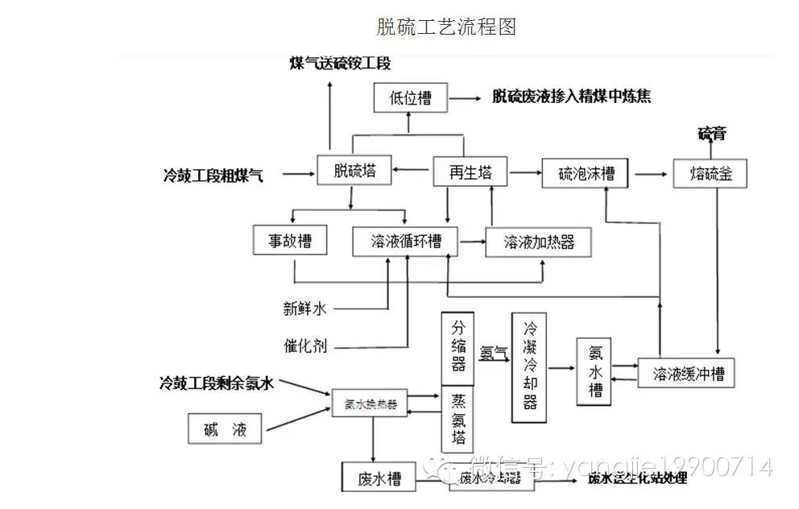

脫硫

來自冷鼓工段的粗煤氣進入脫硫塔下部與塔頂噴淋下來的脫硫液逆流接觸洗滌後，煤氣經捕霧段除去霧滴後全部送至硫銨工段。

從脫硫塔中吸收了H2S的脫硫液送至再生塔下部與空壓站來的壓縮空氣並流再生，再生後的脫硫液返回脫硫塔塔頂循環噴淋脫硫，硫泡沫則由再生塔頂部擴大部分排至硫泡沫槽，再由硫泡沫泵加壓後送熔硫釜連續熔硫，生產硫磺外售。熔硫釜內分離的清液送至溶液循環槽循環使用。

蒸氨

來自冷鼓工段的剩餘氨水經與從蒸氨塔底來的蒸氨廢水在氨水換熱器中換熱並加入含NaOH40%的堿液後，進入蒸氨塔。在蒸氨塔中被蒸汽直接蒸餾，蒸出的氨汽入氨分縮器，冷凝下來的液體入蒸氨塔頂作回流，未冷凝的氨汽進入氨冷凝冷卻器冷凝成濃氨水送至脫硫工段溶液循環槽作為脫硫補充液。塔底排出的蒸氨廢水在氨水換熱器中與剩餘氨水換熱後入廢水槽，由廢水泵加壓送廢水冷卻器冷卻後再送生化處理。

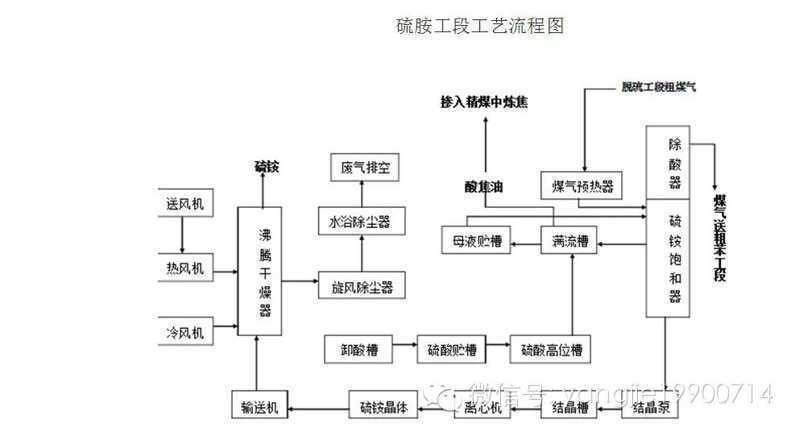

硫銨

由脫硫及硫回收工段送來的煤氣經煤氣預熱器後進入噴淋式飽和器上端的噴淋室，在此煤氣與循環母液充分接觸，使其中的氨被母液吸收，煤氣經飽和器內的除酸器分離酸霧後送至洗脫苯工段。

在飽和器的母液中不斷有硫銨晶體生成，用結晶泵將其連同一部分母液送至結晶槽分離，然後經離心機分離、螺旋輸送機輸送至振動流化床幹燥器幹燥後入硫銨貯鬥貯存、稱重、包裝後外售。

在飽和器下段結晶室上部的母液，用循環泵連續送至上段噴淋室噴灑，吸收煤氣中的氨，並循環攪動母液以改善硫銨的結晶過程。

噴淋室溢流的母液入滿流槽，將少量的酸焦油分離，分離酸焦油後的母液入母液貯槽，經母液噴灑泵加壓後送噴淋室噴淋。分離的酸焦油送備煤工段。

振動流化床幹燥器排出的尾氣經旋風除塵器捕集夾帶的細粒硫銨結晶後，由風機送至水浴除塵器進行濕式再除塵，好後排入大氣。

洗脫苯

來自硫銨工段的煤氣經終冷塔與上段的循環水和下段的製冷水將煤氣冷卻至25℃左右，然後從洗苯塔底部入塔由下而上經過洗苯塔的填料層，與塔頂部的循環洗油逆流接觸，煤氣中苯被循環洗油吸收，再經過塔頂捕霧段脫除霧滴後離開洗苯塔，其中一部分作回爐煤氣，另一部分送粗苯管式爐、燃氣鍋爐、生活區等作燃料，其餘全部放散點火燃燒後排空。

洗苯塔底部的富油經富油泵送至粗苯冷凝冷卻器與脫苯塔頂出來的粗苯油水混合氣換熱將富油預熱至60℃左右，然後進油油換熱器與從脫苯塔底出來的熱貧油換熱由60℃升至100℃左右，好後進入粗苯管式爐將富油加熱至180℃左右，大部分進脫苯塔，一少部分進再生器進行再生，確保循環洗油質量，飽和蒸汽進入管式爐，使過熱蒸汽溫度達到350—400℃後進再生器，再生器頂部的混合氣體送到脫苯塔作熱源。

從脫苯塔頂出來的油水混合氣進入粗苯冷凝冷卻器被從洗塔底來的富油和16℃製冷水冷卻到30℃左右，然後進入油水分離器進行分離，分離出的粗苯進粗苯回流槽，部分粗苯經回流泵送至脫苯塔塔頂作回流，其餘部分進入粗苯貯槽。

由粗苯油水分離器分離的油水混合液進入控製分離器，在此分離出的洗油自流至地下放空槽，分離出的水進入冷凝液貯槽。

脫苯後的熱貧油從脫苯塔底部流出，自流入油油換熱器，與富油換熱，使其溫度降至90℃左右，再經一段貧油冷卻器冷卻後，送入貧油槽，並由貧油泵打至貧油二段冷卻器， 然後送洗苯塔循環使用。

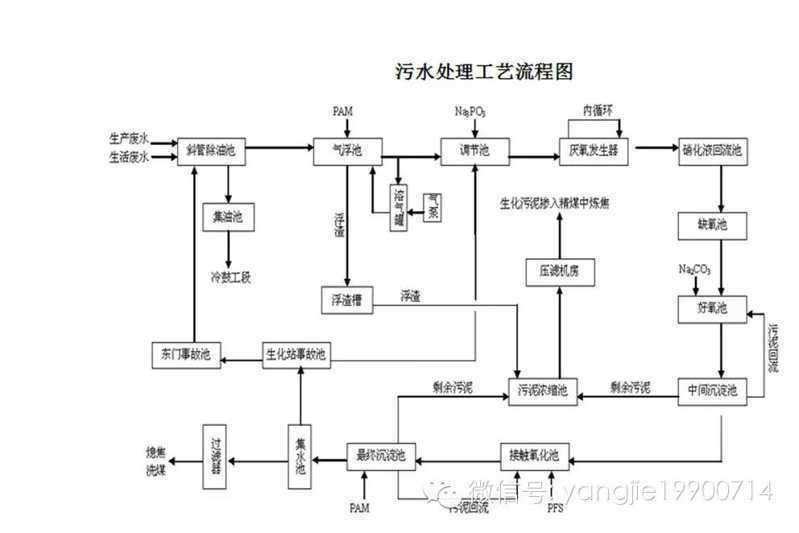

在洗苯、脫苯的操作過程中，循環洗油的質量逐漸惡化，為保證洗油質量，采用洗油再生器將部分洗油再生。 汙廢水處理工藝流程：（A2/O2）

廢水處理由三部分組成：預處理、生化處理和後處理。預處理包括除油池、氣浮池和調節池。生化處理包括厭氧反應器、缺氧池、好氧池、中沉池、接觸氧化池和二沉池。後處理包括混合反應池、混凝沉澱池和過濾器。

蒸氨廢水和經過水泵提升的無壓廢水，首先進入除油池，除去輕重油後自流入氣浮池。廢水在氣浮池中除去乳化油後進入調節池，以調節水量，均化水質。經過調節池的廢水再經提升泵送至厭氧反應器，進行水解酸化反應，以提高廢水的可生化性並降解部分有機物。厭氧反應器出水進入硝化液回流池並與從中沉池出水回流的消化液相混合，再經回流泵提升至缺氧池進行反硝化反應，將亞硝酸氮和硝酸氮還原為氮氣，並同時降解有機物。缺氧池出水進入好氧池進行脫碳和硝化反應，廢水在硝化池中首先大幅度降解有機物，然後將氨氮氧化為亞硝酸氮和硝酸氮。好氧出水進入中沉池，進入固液分離，上清液大部分回流。中沉池出水進入接觸氧化池進一步降解有機物，然後進入終沉池進行沉澱，出水經提升泵送至過濾器進行過濾，過濾器出水送至廠內回用。
